Matavimas
Roletai 1
Išorinis roletas montuojamas ant sienos
Ant fasado su tiesiomis kreiptuvais montuojamas roletas SK, SK + MKT skirtas statyti lango angą išorinėse pastatų sienose, naudojamas tiek statomuose, tiek jau esamuose pastatuose.
1. Lango įduba žiūrint iš priekio
2. Lango įduba žiūrint iš šono
3. Lango įduba žiūrint iš viršaus- A – DĖŽĖS PLOTIS (Šį matmenį reikia įvesti mūsų konfigūratoriaus lauke „plotis“) Tai bendras roleto plotis kartu su kreipikliais.
- B – SHUTTER HEIGHT (Šį matmenį reikia įvesti mūsų konfigūratoriaus lauke „aukštis“) Tai bendras roleto aukštis, dėžutė kartu su kreipikliais
- C – LANGO ĮĖJIMO PLOTIS Jei įdubos plotis visuose taškuose nėra vienodas, reikia paimti mažiausią įdubos matmenį.
- D - DĖŽĖS AUKŠTIS Tai yra dėžės aukštis be kreiptuvų, aukštis priklauso nuo viso roleto dydžio, o jo matmenys svyruoja nuo 139mm iki 207mm.
- E – LANGO ĮĖJIMO AUKŠTIS Jei įdubos aukštis visuose taškuose nėra vienodas, reikia paimti mažiausią įdubos matmenį.
- F - GUIDE WIDTH Visų modelių kreiptuvų plotis yra toks pat 53 mm.
Lango įduboje sumontuotas išorinis roletas
Žaliuzė montuojama į lango įdubą su kampiniais arba tiesiomis kreiptuvais. SK, SK + MKT skirti lango atidarymui langų įdubose tiek statomuose, tiek jau esamuose pastatuose.
1. Lango įduba žiūrint iš priekio
2. Lango įduba žiūrint iš šono
3. Lango įduba žiūrint iš viršaus- A - LANGO ĮĖJIMO PLOTIS (Šį matmenį reikia įvesti mūsų konfigūratoriaus laukelyje "plotis", atsižvelgiant į atstumą Z) Jei įdubos plotis visuose taškuose nėra vienodas, reikia paimti mažiausią įdubos matmenį.
- B – LANGO ĮĖJIMO AUKŠTIS (Šį matmenį reikia įvesti mūsų konfigūratoriaus laukelyje "aukštis") Jei įdubos aukštis visuose taškuose nėra vienodas, reikia paimti mažiausią įdubos matmenį.
- C - LANGŲ ĮĖJIMO GYLIS Lango įdubos gylis yra matmenys, į kuriuos reikia atsižvelgti renkantis dėžės dydį, dėžių matmenys svyruoja nuo 139 mm - 207 mm žiūrėkite lentelę žemiau "dėžučių matmenys"
- D - DĖŽĖS AUKŠTIS Tai yra dėžės aukštis be kreiptuvų, aukštis priklauso nuo viso roleto dydžio ir jo matmenys svyruoja nuo 139mm - 207mm, žiūrėkite lentelę žemiau "dėžutės matmenys"
- E - GUIDE WIDTH Visų modelių kreiptuvų plotis yra toks pat 53 mm.
- Z – ATSTUMAS Tai atstumas, kurį reikia atimti iš lango įdubos pločio, kad būtų galima laisvai sumontuoti žaliuzę. Iš įdubos pločio iš kiekvienos pusės atimame 2 mm, iš viso 4 mm.
Roletai 2
Išorinių roletų tipas
Roletų matmenys, priklausomai nuo montavimo būdo
Roletai montuojami ant fasado, tiesūs kreiptuvai.
užrakto plotis: L = G + (2 x P)užrakto aukštis: H = W + S
Žaliuzės montuojamos į lango įdubą kampinėmis arba tiesiomis kreiptuvais.
sklendės plotis: L = Gužrakto aukštis: H = W
Jei įdubos plotis ir aukštis nėra vienodi visuose taškuose, reikia paimti mažiausią įdubos matmenį arba atitinkamai pakoreguoti angą.
- L – BENDRAS LANGINĖS PLOTIS
- G - LANGŲ ĮĖJIMO PLOTIS
- P – GUIDE WIDTH (priklauso nuo naudojamų kreiptuvų tipo – žr. kreiptuvų tipus)
- H – BENDRAS langinių AUKŠTIS
- W – LANGŲ ĮĖJIMO AUKŠTIS
- S - UŽDUOTĖS DĖŽĖS AUKŠTIS

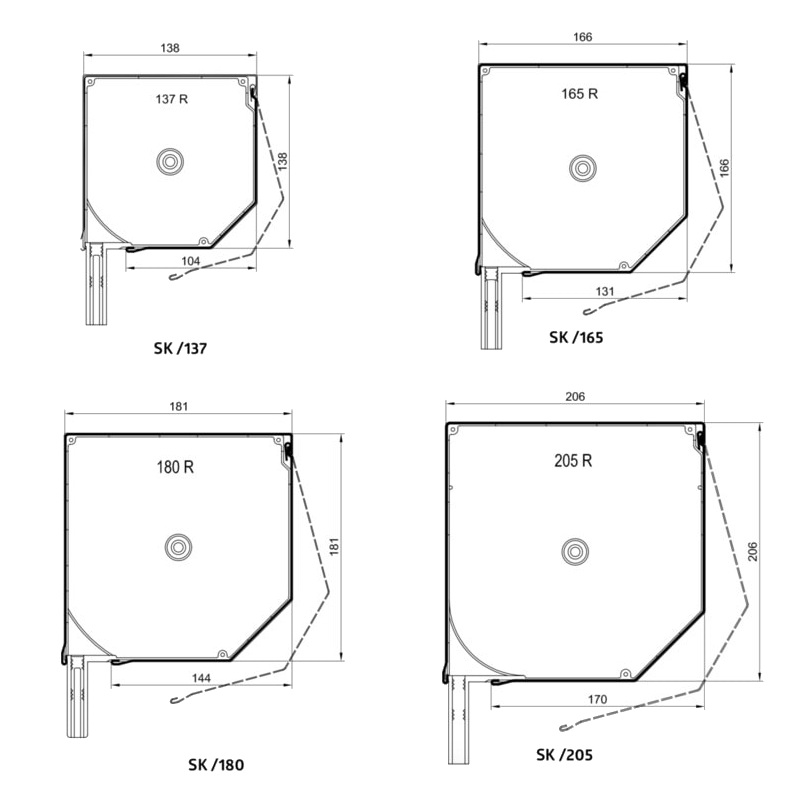

Dėžutės ir šoniniai dangteliai
Maksimalūs dėžių matmenys
| BENDRAS PA39 PROFILIŲ UŽDALŲ AUKŠTIS | |||||
|---|---|---|---|---|---|
| Dėžutės tipas | Dėžutės aukštis | Dėžutės plotis | Volelis SK | Volelis SK su varikliu | Volelis SK + MKT |
| 137 | 139 mm | 137 mm | iki 1560 mm | iki 1440 mm | - |
| 165 | 167 mm | 165 mm | iki 2390 mm | iki 2280 mm | iki 1500 mm |
| 180 | 183 mm | 180 mm | iki 2950 mm | iki 2790 mm | iki 2300 mm |
| 205 | 207 mm | 205 mm | iki 4320 mm | iki 4050 mm | iki 2400 mm |
*MKT - tinklelis nuo uodų
Roletai 3
Vadovai ir profilis
TIESUS VADOVAS
PP 53
KAMPINIS VADOVAS
PK 53
DVIGUBAS VADOVAS
PPDO 53
TIESUS VADOVAS
PP 68
Profilis PA39
*Didesniems dydžiams:
Profilis PA39 bus pakeistas PA43 profiliu – šis profilis daugiausia skiriasi dydžiu ir atrodo praktiškai identiškai.
PP 53 kreiptuvas bus pakeistas PP 68 kreiptuvu.
Išorinių roletų komponentai
1. SK / 11 - ROLLER BOX TOP
2. SK / 21 - ROLINĖS DĖŽĖS DUGNIS
3. BS 45 DĖŽĖS ŠONINIS Dangtis
4. Aštuonkampis vamzdis
5. PRITAIKYMAS ŽIEDAS
6. LAIKIKLIS
7. GUOLIS
8. VIJIMO RATAS
9. LAMELAE SLANDYKLĖ VADOVYJE
10. PAKABA
11. RULINĖS UŽDUOTĖS IŠ ALIUMINIO PROFILIŲ
12. PROFILINIS KIŠTUKAS
13. APATINĖ JUOSTA
14. APATINĖS JUOSTOS KAIŠTUKAS
15. VADOVAS
*Visi matmenys pateikti milimetrais
SCREEN išorinės roletai 1
Matavimo instrukcijos išorinės Ekrano ritininės žaliuzės
Ilgas ir be rūpesčių žaliuzės eksploatavimas priklauso ne tik nuo aukštos jos atlikimo kokybės, bet ir nuo teisingo montavimo bei surinkimo. Kad roletas puikiai priglustų, pasirinkta vieta turi būti teisingai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų pagalbinių brėžinių.
- A – PLOTIS Tai lango, atsidarančio iš išorės, plotis.
- B – AUKŠTIS Tai lango, atsidarančio iš išorės, aukštis.
- C1, C2, C3 – matomų lango rėmo elementų plotis
Matmenys A ir B bus gatavo produkto matmenys.
*C1 ir C2 yra matomų lango rėmo elementų plotis (jei C1<25 mm arba c2<25 neįmanoma surinkti)

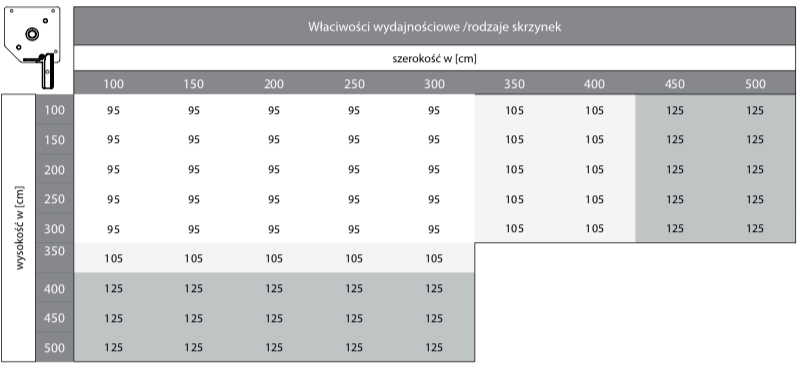

Techniniai duomenys
| Didžiausi matmenys palaikomi dėžėse | ||
|---|---|---|
| Dėžutės tipas | Maksimalus plotis | Maksimalus aukštis |
| 95 | 3000 mm | 3000 mm |
| 105 | 3500 mm* | 4000 mm* |
| 125 | 5000 mm* | 5000 mm* |
*Negalime gaminti ekraninių žaliuzių, kurių abiejų matmenys viršija 3000 mm. Pavyzdžiui, tik vienas gali būti didesnis nei 3 m: galite užsisakyti 5000x3000, bet negalite užsisakyti 5000x3100, tas pats galioja ir 3100x5000.
| Sistemos veikimo ypatybės | |
|---|---|
| Sistemos matmenys [mm] | Sistemos savybės |
| Dėžutės aukštis: 95/105/125 | Atsparumas vėjui [km/h]: 145 |
| Paviršiaus plotas [m2]: 2015-09-12 | Saulės spinduliuotės sumažinimas: 75 % |
| UV spindulių filtravimas: 8% | |
SCREEN išorinės roletai 2

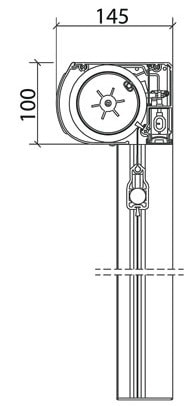

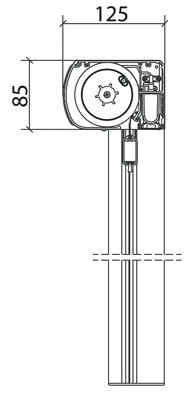

HEMA – 95 dėžutė
Apatinis bėgis
HEMA – 105 dėžutė
Apatinis bėgis
HEMA – 125 dėžutė
Apatinis bėgis
*Visi matmenys pateikti milimetrais.
Roletai MINI
Matavimo instrukcijos Roletai MINI
Ilgas ir be rūpesčių žaliuzių veikimas priklauso ne tik nuo aukštos kokybės, bet ir nuo teisingo montavimo bei surinkimo. Kad roletas puikiai priglustų, pasirinkta vieta turi būti teisingai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų pagalbinių brėžinių.
Laisvai kabantis MINI
- A – PLOTIS Tai yra stiklo plotis kartu su įstiklinimo karoliukais. Matuojame tose vietose, kur stiklinimo karoliukas jungiasi su lango rėmu. Plotis A yra audinio plotis.
- B – AUKŠTIS Tai aukštis nuo lango rėmo viršutinio krašto iki vietos, kur stiklinimo karoliukas yra prijungtas prie lango rėmo.
- I - Lango rėmas
- II - Stiklinimo karoliukas
- III - Stiklas
*Visi matmenys pateikti milimetrais
• Vamzdis – matmuo A +4 mm
• Audinys – A matmuo
• Svorio sija – matmuo A
Roletai MGS, MGII, MAXI
Matavimo instrukcijos Roletai MG, MGS
Ilgas ir be rūpesčių lango langinės veikimas priklauso ne tik nuo aukštos jo atlikimo kokybės, bet ir nuo teisingo montavimo bei surinkimo. Kad diafragma puikiai tilptų, pasirinkta vieta turi būti teisingai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų pagalbinių brėžinių.
Varžtais – lango įduba
- A – LANGO ĮĖJIMO PLOTIS Jei įdubos plotis visuose taškuose nėra vienodas, reikia paimti mažiausią įdubos matmenį. 5 mm yra atstumas, kurį reikia atimti iš lango įdubos pločio, norint laisvai sumontuoti roletus.
- B – LANGŲ ĮĖJIMO AUKŠTIS Jei įdubos aukštis visuose taškuose nėra vienodas, reikia paimti mažiausią įdubos matmenį. 5 mm yra atstumas, kurį reikia atimti iš lango įdubos aukščio, norint laisvai sumontuoti roletus.
Varžtais – siena arba lubos
- A - AKLINIO AUDINIO PLOTIS
- B – AKLAS AUKŠTIS
- C - LANGŲ ĮĖJIMO PLOTIS
- D – LANGO ĮĖJIMO AUKŠTIS
Naudokite šią parinktį, jei norite montuoti žaliuzę ant sienos. Siūlome žaliuzę apie 8-10 cm platesnę ir 8-10 cm aukštesnę už lango įdubą, kad nebūtų tarpų.
*Viršutinis roleto mechanizmas užima apie 8 cm aukštį
Papildoma informacija ir komentarai
Integruotos apsauginės apykaklės dėka roletas estetiškai primena kasetinius modelius. Tai papildomai užtikrina medžiagos šoninį nukreipimą. Pagal individualius užsakymus galima naudoti guolio bėgelio jungtį, kuri leidžia glaudžiai vienas šalia kito sumontuoti keletą žaliuzių su minimaliais tarpais tarp audinių.
Norėdami užsisakyti žaliuzę su šia jungtimi, apibūdinkite tai „komentarų“ laukelyje, kad praneštumėte mums ir aptartumėte detales.
*Visi matmenys pateikti milimetrais
Matmenų algoritmas
• Vamzdis – matmuo A +4 mm
• Audinys – A matmuo
• Svorio sija – matmuo A
• Palaikymo profilis MG S
– matmuo A +15 mm
• Viršelio profilis MG S
– matmuo A +15 mm
• Tvirtinimo profilis MG S
– matmuo A +15 mm
Roletai MICRO, MICRO S
Matavimo instrukcijos MICRO roletas
Ilgas ir nesudėtingas langinių veikimas priklauso ne tik nuo aukštos kokybės, bet ir nuo teisingo prigludimo bei surinkimo. Kad rainelė puikiai tiktų, pasirinkta vieta turi būti teisingai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų pagalbinio įrenginio brėžinių.
Varžtais – lango įduba
Jei turite netipinių stiklinimo karoliukų, pvz. "apvalių", užsakymo metu prašome juos nurodyti laukelyje "Modelis"! Paruošime Jums specialias kreipiamąsias juosteles, kurios puikiai priglunda prie suapvalinto įstiklinimo karoliukų paviršiaus. (Žiūrėkite paveikslėlį žemiau)
Stiklinimo profilisKLASIKA
Stiklinimo profilisAPVALINTAS
- A – PLOTIS Tai stiklo plotis su vaza su stiklinimo karoliukais. (Matuojame tose vietose, kur stiklinimo karoliukas jungiasi su lango rėmu).
- B – AUKŠTIS Tai yra stiklo aukštis kartu su stiklinimo karoliukais. (Matuojame tose vietose, kur stiklinimo karoliukas jungiasi su lango rėmu). *100% užtemdančioje versijoje į kasetę telpa iki 180 cm audinio.
- C – PAGALBINIS STIKLO ŠVIESOS PLOTIO MATMENYS
*Roletas MICRO veikia stiklo šviesoje tarp stiklinimo karoliukų. (Atimant matmenis, prašome pateikti trečią pagalbinį matmenį, kuris yra stiklo lango plotis, matuoti stiklo matmenis BE TARPINIŲ) imame tik STIKLO matmenis! tai leis roletams tinkamai ir laisvai veikti. Pagalbinis matmuo pateikiamas papildomame lauke po matmenimis.
- I - Lango rėmas
- II - Stiklinimo karoliukas
- III - Stiklas
*Roletai, kurių aukštis viršija 2000 mm (200 cm), gali ne iki galo pasislėpti kasetėje.
**Visi matmenys nurodyti milimetrais
Plisuotos žaliuzės
Plisuotų žaliuzių matavimo instrukcijos
Ilgas ir be rūpesčių lango uždangalo veikimas priklauso ne tik nuo aukštos jo pagaminimo kokybės, bet ir nuo tinkamo montavimo bei surinkimo. Kad anga puikiai tilptų, pasirinkta vieta turi būti tinkamai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų pagalbinių brėžinių.
Montavimas lango įdubos viduje
- A – LANGO ĮĖJIMO PLOTIS Jei įdubos plotis visuose taškuose nėra vienodas, naudokite mažiausią išmatavimą. 5 mm yra atstumas, kurį reikia atimti iš įdubos pločio, kad klostuotą žaliuzę būtų galima montuoti laisvai.
- B – LANGŲ ĮĖJIMO AUKŠTIS Jei įdubos aukštis visuose taškuose nėra vienodas, naudokite mažiausią matavimą. 5 mm yra atstumas, kurį reikia atimti iš įdubos aukščio, kad klostuotą žaliuzę būtų galima montuoti laisvai.
Montavimas lango įdubos viduje taikomas šių tipų klostuotoms žaliuzėms: 1SCOW, 2SCOW.
Montavimas ant sienos / lubų
- A – PLAISTUOTA AKLŲ PLOTIS
- B – PLAISTO AKLIO AUKŠTIS
- C – LANGŲ ĮĖJIMO PLOTIS
- D – LANGŲ ĮĖJIMO AUKŠTIS
Naudokite šią parinktį, jei norite montuoti klostuotas žaliuzes ant sienos. Siūlome klostuotą žaliuzę apie 8-10 cm platesnę ir 8-10 cm aukštesnę už lango įdubą, kad nebūtų tarpų.
Tvirtinimas prie sienos / lubų taikomas šių tipų klostuotoms žaliuzėms: 1SCOW, 2SCOW.
Montavimas tarp stiklinimo karoliukų
- A – PLOTIS Tai yra stiklo matomo ploto plotis.
- B – AUKŠTIS Tai matomo stiklo ploto aukštis.
- I - Lango rėmas
- II - Stiklinimo karoliukas
- III - Stiklas
*Plisuotos žaliuzės veikia stiklo plokštės srityje, tarp stiklinimo karoliukų. (Matuodami darykite tai be sandariklių; matuokite tik stiklą!) Taip klostuota žaliuze veiks teisingai ir sklandžiai.
Montavimas tarp stiklinimo karoliukų taikomas šių tipų klostuotoms žaliuzėms: 2SCK.
Neinvazinis montavimas ant lango varčios
- A – PLOTIS Tai yra stiklo plotis, įskaitant įstiklinimo karoliukus.
- B – AUKŠTIS Tai lango varčios aukštis.
- I - Lango rėmas
- II - Stiklinimo karoliukas
- III - Stiklas
*Matuodami įsitikinkite, kad klostuota žaliuze netrukdo lango rankenai.
Neinvazinis tvirtinimas ant lango varčios taikomas šių tipų klostuotoms žaliuzėms: 2SCK, 1SCOW, 2SCOW.
Plisuotų žaliuzių montavimas ant stogo langų
Stogo langas – vaizdas iš viršaus
Stogo langas – vaizdas iš šono- A – PLOTIS Tai plotis nuo stiklo rutulio krašto iki krašto.
- B – AUKŠTIS Tai aukštis nuo stiklo rutulio krašto iki krašto.
- I - Lango rėmas
- II - Stiklas
Ant stogo langų galima montuoti tik klostuotas stogo žaliuzes COSIMO SL.
*Visi matmenys nurodyti milimetrais.
Romanetės
Matavimo instrukcija
Romanetės
Ilgas ir be rūpesčių langinės veikimas priklauso ne tik nuo aukštos kokybės, bet ir nuo teisingo prigludimo bei surinkimo. Kad rainelė puikiai tiktų, pasirinkta vieta turi būti teisingai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų pagalbinio įrenginio brėžinių.
Montavimas lango įduboje
- A – LANGŲ ĮĖJIMO PLOTIS Jei tarpo plotis visuose taškuose nėra vienodas, tada mažiausias tarpo matmuo turi būti vienodas. 5 mm yra atstumas, kurį reikia atimti nuo lango įdubos pločio, kad būtų galima nemokamai montuoti žaliuzę.
- B – LANGO ĮĖJIMO AUKŠTIS Jei ertmės aukštis visuose taškuose nėra vienodas, tada mažiausias ertmės matmuo turi būti vienodas. 5 mm yra atstumas, kurį reikia atimti nuo lango įdubos aukščio, kad būtų galima nemokamai montuoti žaliuzę.
Montavimas ant lango rėmo – neinvazinis variantas
- A – PLOTIS Tai stiklo plotis su įstiklinimo karoliukais
- B – AUKŠTIS Tai aukštis nuo rėmo viršaus iki apačios.
Tvirtinimas prie sienos/lubų
- A – PLOTIS RITINYS Tai bendras žaliuzių plotis. Reikia atsiminti, kad roletas buvo platesnis nei lango įduba, min. 5-8 cm, kad išėjus nebūtų šviesos.
- B – AUKŠČIO ROLLERIS Tai bendras žaliuzių aukštis. Susukta romėniška užuolaidėlė pasiekia 22–35 cm aukštį, priklausomai nuo ilgio.
- C – LANGŲ ĮĖJIMO PLOTIS
- D – LANGŲ ĮĖJIMO AUKŠTIS
Galimi modeliai
Knall internetinėje parduotuvėje siūlomos romėniškos užuolaidos yra dviejų tipų. Tai labai panašios sistemos, kurios daugiausia skiriasi estetika.
2 modelis
Roletai su apskritomis viela* (4 mm).
Su skaidria horizontalia juostele. Pakuotė min. 23 cm.
3 modelis
Roletai su apskritomis viela* (3 mm).
Su klostėmis audinio gale. Pakuotė min. 21 cm.
Priedai
Neinvazinis viršutinis laikiklis PVC langams
Atviras takelis su nuimamais laidais
Universalus laikiklis
Neinvazinis apatinis laikiklis stygų montavimui
Tako skerspjūvis
Lubų laikiklis
*Visi matmenys nurodyti milimetrais
*Suvyniotas roletas pasiekia 22–35 cm aukštį, priklausomai nuo roleto ilgio.
Vidinės žaliuzės
Venecijos žaliuzės
matavimo instrukcijos
Ilgas ir be rūpesčių lango dangčio veikimas priklauso ne tik nuo aukštos jo pagaminimo kokybės, bet ir nuo tinkamo montavimo bei surinkimo. Kad anga puikiai tilptų, pasirinkta vieta turi būti tinkamai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų pagalbinių brėžinių.
Montavimas tarp stiklinimo karoliukų
- A – PLOTIS Tai yra stiklo „šviesos“ plotis (neįskaitant tarpiklio).
- B – AUKŠTIS Tai yra stiklo „šviesos“ aukštis (neįskaitant tarpiklio).
- I - LANGŲ RĖMAS
- II - STIKLINIMAS KARALIAS
- III - STIKLAS
Montavimas ant stiklinimo karoliukų
- A – PLOTIS Tai stiklo plotis kartu su stiklinimo karoliukais.
- B – AUKŠTIS Tai stiklo aukštis kartu su įstiklinimo karoliukais.
- I - LANGŲ RĖMAS
- II - STIKLINIMAS KARALIAS
- III - STIKLAS
Neinvazinis montavimas ant lango varčios
- A – PLOTIS Tai stiklo plotis kartu su stiklinimo karoliukais.
- B – AUKŠTIS Tai lango varčios aukštis
- I - LANGŲ RĖMAS
- II - STIKLINIMAS KARALIAS
- III - STIKLAS
Montavimas lango įdubos viduje
- A – LANGO ĮĖJIMO PLOTIS Jei įdubos plotis visuose taškuose nėra vienodas, reikia paimti mažiausią įdubos matmenį. 5 mm yra atstumas, kurį reikia atimti iš lango įdubos pločio, kad būtų lengviau sumontuoti žaliuzes.
- B – LANGŲ ĮĖJIMO AUKŠTIS Jei įdubos aukštis visuose taškuose nėra vienodas, reikia paimti mažiausią įdubos matmenį. 5 mm yra atstumas, kurį reikia atimti iš lango įdubos aukščio, kad būtų lengviau sumontuoti žaliuzes.
*Atminkite, kad suvyniojus žaliuzes mechanizmo aukštis padidės lentjuostės paketo storiu, o tai kai kuriais atvejais gali trukdyti atsidaryti langą.
*Lamelių pakuočių aukščius rasite žaliuzių aprašymuose.
Montavimas prie sienos
- A – AKKLOS PLATIS
- B – AKLAS AUKŠTIS
- C – LANGŲ ĮĖJIMO PLOTIS
- D – LANGŲ ĮĖJIMO AUKŠTIS
Naudokite šią parinktį, jei norite montuoti žaliuzes ant sienos. Siūlome langinę apie 8-10cm platesnę ir 8-10cm aukštesnę už lango įdubą, kad neliktų tarpų.
*Visi matmenys nurodyti milimetrais
**Gali būti nedideli žaliuzių aukščio skirtumai. Skirtumų nuokrypis yra nuo -5 mm iki +35 mm.
Išorinės žaliuzės
Matavimo vadovas Venecijos žaliuzės
Ilgas ir be rūpesčių lango uždangalo veikimas priklauso ne tik nuo aukštos jo pagaminimo kokybės, bet ir nuo tinkamo montavimo bei surinkimo. Kad anga puikiai tilptų, pasirinkta vieta turi būti teisingai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų pagalbinių brėžinių.
- A – bendras žaliuzių plotis
- B – bendras žaliuzių aukštis
Aukštis B turi būti nurodytas kartu su dėžute, dėžutės matmenys turi būti parinkti pagal žemiau esančią lentelę:
| Żaluzje Z90 | Żaluzje C80 | |||
|---|---|---|---|---|
| Kasetės aukštis [cm] | Vadovo aukštis [cm] | Sistemos aukštis [cm] | Vadovo aukštis [cm] | Sistemos aukštis [cm] |
| 22 | 40 50 60 70 80 90 100 110 120 130 140 150 160 | 62 72 82 92 102 112 122 132 142 152 162 172 182 | 40 50 60 70 80 | 62 72 82 92 102 |
| 27 | 165 175 185 195 205 215 | 192 202 212 222 232 242 | 90 95 105 115 125 135 145 155 | 112 122 132 142 152 162 172 182 |
| 31 | 221 231 241 251 261 271 | 252 262 272 282 292 302 | 165 171 181 191 201 211 | 192 202 212 222 232 242 |
| 35 | 277 287 297 307 317 | 312 322 332 342 352 | 221 227 237 247 257 267 | 252 262 272 282 292 302 |
Vertikalios žaliuzės
Matavimo instrukcijos Vertikalios žaliuzės
Ilgas ir be rūpesčių lango dangčio veikimas priklauso ne tik nuo aukštos jo pagaminimo kokybės, bet ir nuo tinkamo montavimo bei surinkimo. Kad diafragma puikiai tilptų, pasirinkta vieta turi būti teisingai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų pagalbinių brėžinių.
Varžtais – lango įduba
- A – LANGO ĮĖJIMO PLOTIS Jei įdubos plotis visuose taškuose nėra vienodas, reikia paimti mažiausią įdubos matmenį. 5 mm yra atstumas, kurį reikia atimti iš lango įdubos pločio, kad būtų galima laisvai sumontuoti žaliuzes.
- B – LANGŲ ĮĖJIMO AUKŠTIS Jei įdubos aukštis visuose taškuose nėra vienodas, reikia paimti mažiausią įdubos matmenį. 5 mm yra atstumas, kurį reikia atimti iš lango įdubos aukščio, kad būtų galima laisvai sumontuoti žaliuzes.
Varžtais - siena arba lubos
- A – SISTEMOS PLOTIS
- B – SISTEMOS AUKŠTIS
- C – LANGO ĮĖJIMO PLOTIS 100 mm yra siūlomas atstumas, kurį reikėtų pridėti prie lango įdubos pločio, kad neatsirastų tarpų.
- D – LANGO ĮĖJIMO AUKŠTIS 100 mm yra siūlomas atstumas, kurį reikėtų pridėti prie lango įdubos pločio, kad neatsirastų tarpų.
*Visi matmenys pateikti milimetrais.
Vertikalios markizės
Vertikalios markizės Fakro VMZ/VMB matavimo instrukcijos
Ilgas ir be rūpesčių lango dangčio veikimas priklauso ne tik nuo aukštos jo pagaminimo kokybės, bet ir nuo tinkamo montavimo bei surinkimo. Kad anga puikiai tilptų, pasirinkta vieta turi būti teisingai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų pagalbinių brėžinių.
Matuojame lango išorėje
- A – PLOTIS Tai yra išorinės lango įdubos plotis.
- B – AUKŠTIS Tai yra išorinės lango įdubos aukštis.
- C1, C2, C3 – MATOMŲ RĖMO ELEMENTŲ PLOTIS
*C1 ir C2 yra matomų rėmo elementų plotis šoninėje dalyje (C1<25mm arba C2<25mm – MONTAŽAS NEĮMANOMA!)
*Visi matmenys nurodyti milimetrais
Patio markizės
Matavimo instrukcija Patio markizės
Ilgas ir be gedimų tento eksploatavimas priklauso ne tik nuo aukštos kokybės jo atlikimo, bet ir nuo teisingo reguliavimo bei montavimo. Kad markizė puikiai tiktų, pasirinkta vieta turi būti teisingai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų pagalbinių brėžinių.
Montavimas prisukant
Kiemo markizės - vaizdas iš priekio
Kiemo markizė – vaizdas iš šono- A – TENTĖS PLOTIS
- B – TENTĖS PASIEKIMAS Markizės pasiekiamumas priklauso nuo jos pasvirimo kampo. Markizės pasiekiamumas yra atstumas nuo pastato sienos iki įtempimo sijos, kurio pasvirimo kampas yra maždaug 4 laipsniai. Daugeliu atvejų pasvirimo kampas yra didesnis (rekomenduojamas pasvirimo kampas tinkamam lietaus nutekėjimui – 14 laipsnių).

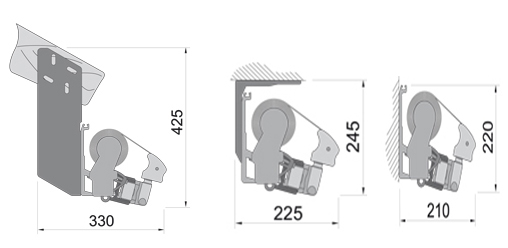

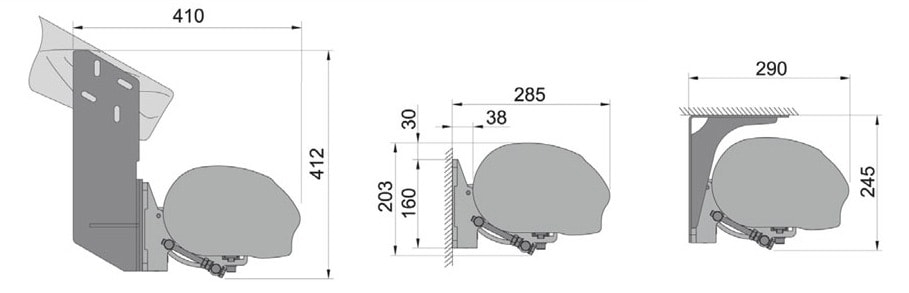

Kiemo tentų sistemų matmenys
Mūsų internetinėje parduotuvėje esančios terasos tentų sistemos matmenys milimetrais nurodyti pagalbiniuose brėžiniuose:
Kiemo markizės Corsica Premium kasetėje
Lauko markizės Palladio Premium kasetėje
Kiemo markizės Jamaica Premium be kasetės
Kiemo markizės Silver Plus Classic be kasetės
*Visi matmenys pateikti milimetrais
Žiemos sodo markizės

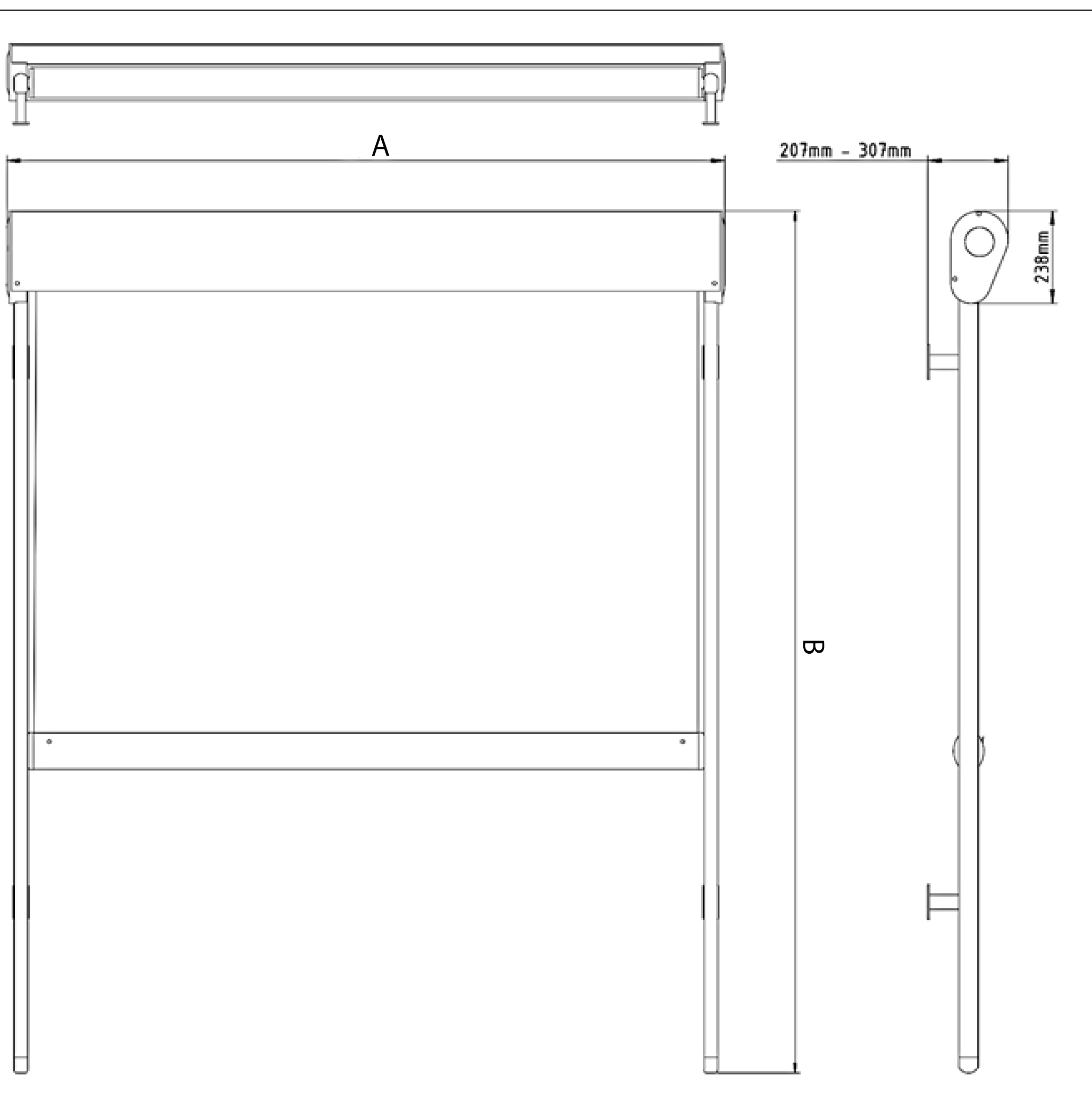

Verandos markizės matavimo instrukcijos
Ilgas ir be rūpesčių skėčio eksploatavimas priklauso ne tik nuo aukštos jo konstrukcijos kokybės, bet ir nuo tinkamo tvirtinimo bei montavimo. Kad markizė puikiai priglustų, pasirinkta vieta turi būti tinkamai ir kruopščiai išmatuota.
Būtina vadovautis toliau pateiktomis iliustracinėmis diagramomis.
- A – PLOTIS Tai markizės plotis.
- B – AUKŠTIS Tai markizės aukštis.
*Planuojant kelių Veranda tentų modulių montavimą greta, raginame susipažinti su mūsų svetainėje esančia technine dokumentacija ir prieš perkant susisiekti su mūsų klientų aptarnavimo skyriumi.
Standartas yra L 1
*Visi matmenys pateikti milimetrais.
Balkonų markizės

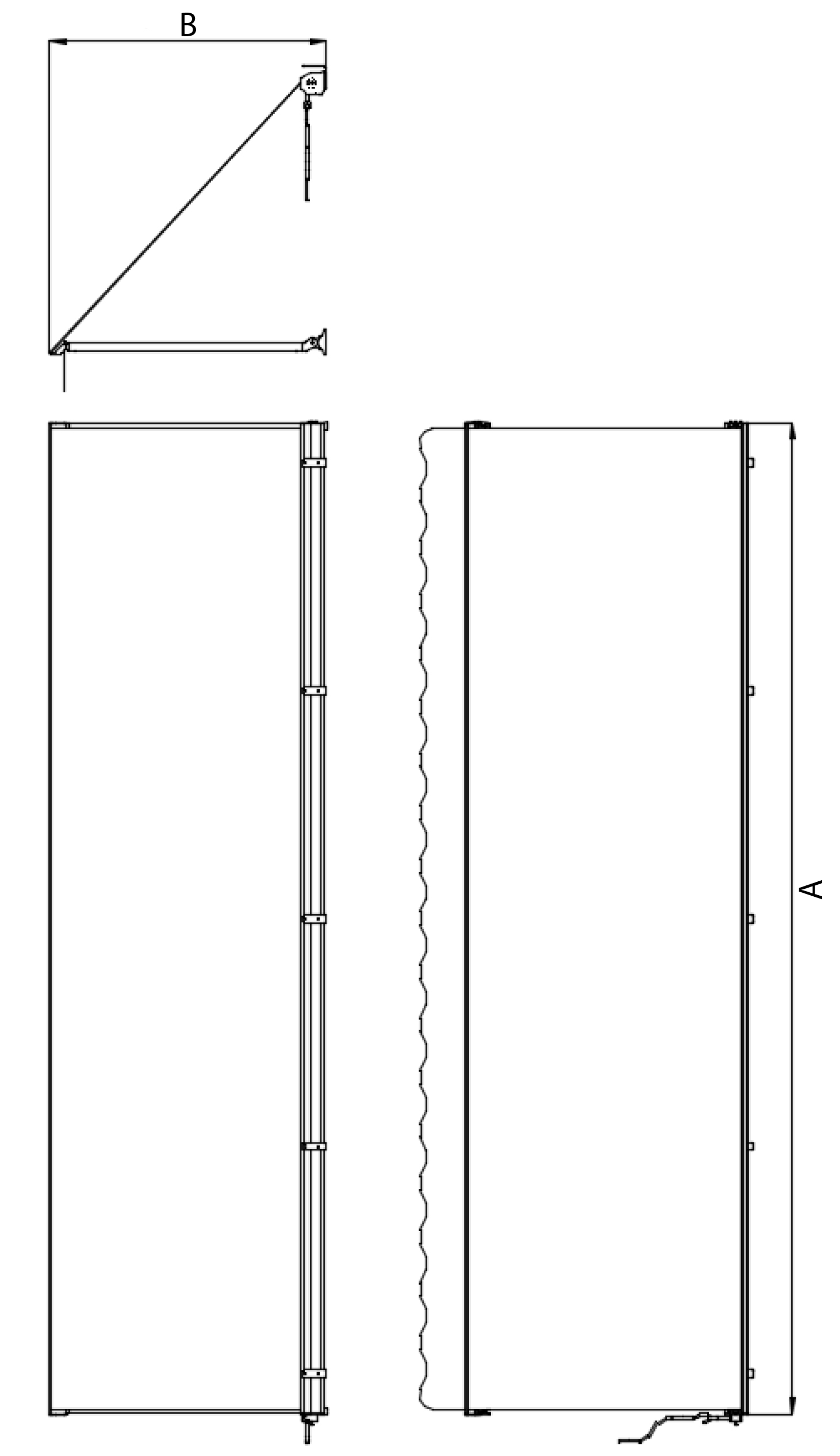

Balkono markizės „Italia“ matavimo instrukcijos
Ilgas ir nepriekaištingas skėčio veikimas priklauso ne tik nuo jo aukštos kokybės, bet ir nuo tinkamo pritvirtinimo bei montavimo. Kad atspalvis puikiai priglustų, pasirinkta vieta turi būti teisingai ir kruopščiai išmatuota.
Būtina vadovautis toliau pateiktomis iliustracinėmis diagramomis.
- A – PLOTIS Tai markizės plotis.
- B – pratęsimas Tai yra markizės svirties pasiekiamumas.
Montuojant rankinę markizę balkono nišoje, rekomenduojame valdymo pusėje nuo sienos palikti 15 cm tarpą. Tai užtikrins lengvą montavimą ir naudojimą.
*Visi matmenys pateikti milimetrais.
Šoninės markizės
Bahamos markizės matavimo instrukcijos
Ilgas ir be rūpesčių skėčio veikimas priklauso ne tik nuo aukštos jo konstrukcijos kokybės, bet ir nuo tinkamo montavimo bei montavimo. Kad markizė puikiai priglustų, pasirinkta vieta turi būti tinkamai ir kruopščiai išmatuota.
Labai svarbu laikytis toliau pateiktų pagalbinių brėžinių.
- A – PLOTIS Tai markizės plotis.
- B – AUKŠTIS Tai markizės aukštis.
* Konfigūravimo metu pateikti matmenys nurodo bendrą markizės sistemos plotį ir aukštį, įskaitant tvirtinimo elementus. Svarbu atsiminti, kad tikrasis tentų audinio ilgis gali būti šiek tiek mažesnis ir priklausys nuo pasirinkto montavimo būdo.
Tentas yra trijų variantų, priklausomai nuo surinkimo būdo.
1 variantas
Skirtas montuoti ant sukietėjusių paviršių.
Tvirtinimo elemento skersmuo yra 145 mm.
2 variantas
Montavimui ant minkštos žemės, pvz., vejoje.
Tvirtinimo elemento skersmuo yra 145 mm.
3 variantas
Skirtas tvirtinti prie sienos.
Laikiklio plotis 64mm.
*Visi matmenys pateikti milimetrais.
Pergolės
Pergolos montavimas
Pergola SB350
Pergolės iš Knall
Užsisakydami pavėsinę iš Knall, pasirenkate individualų požiūrį, užtikrindami, kad gausite produktą, puikiai pritaikytą jūsų poreikiams. Mūsų komanda atkreipia dėmesį į kiekvieną smulkmeną, siekdama užtikrinti, kad gatavas produktas atitiktų visus lūkesčius ir būtų būtent tokių matmenų, kokių jums reikia. Kruopščiai parinktos, kokybiškos medžiagos suteikia pavėsinei ne tik estetišką išvaizdą, bet ir užtikrina jos ilgaamžiškumą bei patikimumą. Padėsime pritaikyti konstrukciją prie jūsų erdvės, sukurdami idealią vietą poilsiui ir apsaugai nuo saulės ar lietaus.
Pergola SB400
laisvai stovintis vienas modulis
laisvai stovintis daugiafunkcis modulis
Pergola SB500
laisvai stovintis vienas modulis
laisvai stovintis daugiafunkcis modulis
Pergola SOLID
laisvai stovintis vieno modulio
laisvai stovintis daugiafunkcis modulis
Pergola SOLID
sieninis vieno modulio
prie sienos montuojamas daugiafunkcis modulis
Pergola ZIIIP
sieninis vieno modulio
Užuolaidos
Užuolaidos matavimo instrukcijos
Kad užuolaida puikiai priglustų, pasirinkta vieta turi būti tiksliai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų iliustruojančių diagramų.

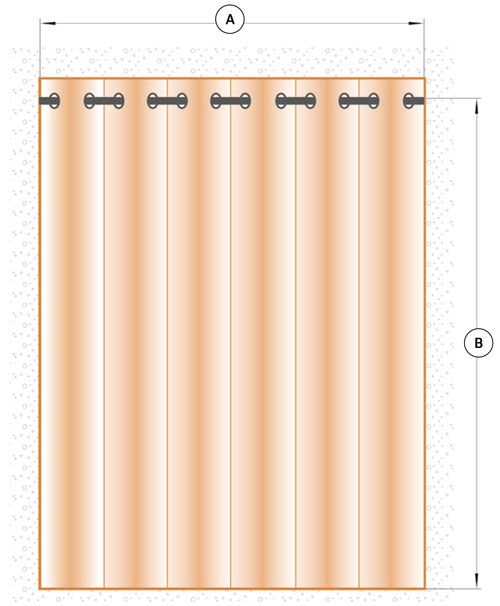

Užuolaida
- A - PLOTIS Užuolaidų juostos plotis
- B – AUKŠTIS Užuolaidos aukštis*
- Užuolaidoms, kabinamoms poromis, nurodykite užuolaidos pusę: kairė arba dešinė.
Užbaigtos užuolaidų juostos plotis atspindi išlankstyto, surinkto audinio matmenis.
*Išmatuokite aukštį nuo užuolaidų strypo viršaus iki grindų, pridėkite 2 cm (būtina žiediniam perforavimui). Pastaba! Pateiktas matavimas reiškia bendrą galutinio gaminio aukštį (B matmuo, gatava užuolaida). Kad užuolaidos nešluostytų grindų, rekomenduojame nuo aukščio atimti iki 10 cm (kaip pageidaujama).
*Visi matmenys nurodyti milimetrais.
KNALL elektrinė užuolaida
Knall užuolaidų bėgio matavimo instrukcijos
Ilgas ir be rūpesčių skėčio veikimas priklauso ne tik nuo aukštos jo konstrukcijos kokybės, bet ir nuo tinkamo tvirtinimo bei montavimo. Kad markizė puikiai priglustų, pasirinkta vieta turi būti tinkamai ir kruopščiai išmatuota.
Labai svarbu laikytis toliau pateiktų pagalbinių brėžinių.
- A – PLOTIS A matmuo yra bendras sistemos ilgis nuo įtraukto variklio iki užuolaidos galo.
Jei viena tiesi linija bet kuriuo matmeniu viršija 2,4 m, ji bus padalinta į 2 lygias dalis, jungtis yra komplekte.
*Visi matmenys nurodyti milimetrais.
Tinkleliai nuo vabzdžių langams
Langų tinklelių nuo uodų matavimo instrukcijos
Ilgas ir nepriekaištingas lango ekrano veikimas priklauso ne tik nuo kokybiškos konstrukcijos, bet ir nuo tinkamo montavimo bei montavimo. Kad ekranas puikiai priglustų, pasirinkta vieta turi būti tiksliai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų iliustruojančių diagramų.
Ekrano nuo uodų rėmelis
Langas – vaizdas iš šono- A – PLOTIS Tai lango rėmo „laisvos angos“ plotis. Matuojama nuo tarpiklio iki tarpiklio.
- B – AUKŠTIS Tai lango rėmo „laisvos angos“ aukštis. Matuojama nuo tarpiklio iki tarpiklio.
- C – FLANTŲ STORIS
- I - Lango rėmas
- II - Lango rėmo tarpinė
- III - Lango varčia
Standartinis susukamas ekranas nuo uodų
- A – PLOTIS Tai išorinio lango įdubos plotis. Jei įdubos plotis nėra vienodas visuose taškuose, reikia naudoti mažiausią įdubos matmenį.
- B – AUKŠTIS Tai yra išorinio lango įdubos aukštis. Jei įdubos aukštis visuose taškuose nėra vienodas, reikia naudoti mažiausią įdubos matmenį.
Du modeliai
Susukami tinkleliai nuo uodų iš Knall turi kompaktišką kasetę (47 mm), sandarius šoninius kreiptuvus (38 mm) ir lengvai valdomą judantį profilį (65 mm). Stogo langams siūlome modelius su apatiniu profiliu (15mm), užtikrinančiu puikų prigludimą ir lengvą montavimą.
Roll-Up stogo tinklelis nuo uodų
Stogo įduba – vaizdas iš viršaus (plotis)
Stogo įduba – vaizdas iš šono (aukštis)
- A – PLOTIS Tai yra vidinės stogo įdubos plotis, pridedant kreiptuvų matmenis 8 cm (2x4 cm).
- B – AUKŠTIS Tai yra vidinės stogo įdubos aukštis, pridedant kasetės matmenis 10 cm.
Du modeliai
Susukami tinkleliai nuo uodų iš Knall turi kompaktišką kasetę (47 mm), sandarius šoninius kreiptuvus (38 mm) ir lengvai valdomą judantį profilį (65 mm). Stogo langams siūlome modelius su apatiniu profiliu (15mm), užtikrinančiu puikų prigludimą ir lengvą montavimą.
Durų tinkleliai nuo uodų
Durų tinklelių nuo uodų matavimo instrukcijos
Ilgas ir nepriekaištingas durų ekrano veikimas priklauso ne tik nuo kokybiškos konstrukcijos, bet ir nuo tinkamo montavimo bei montavimo. Kad ekranas puikiai priglustų, pasirinkta vieta turi būti tiksliai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų iliustruojančių diagramų.
Durų ekranas nuo uodų
Durų tinklelis nuo uodų matuojamas iš išorės.
Durys – vaizdas iš viršaus
Durys – vaizdas iš šono- A – EKRANO PLOTIS Tai lango rėmo angos plotis, matuojamas nuo išorinių durų rėmo krašto iki krašto, padidintas 2 cm iš abiejų pusių. (A=D+4cm).
- B – EKRANO AUKŠTIS Tai lango rėmo angos aukštis, matuojamas nuo išorinių durų rėmo krašto iki krašto, padidintas 2 cm iš abiejų pusių. (B=C+4cm).
- C – AUKŠTIS Matuojamas nuo išorinių durų rėmo krašto iki krašto.
- D – PLOTIS Matuojamas nuo išorinių durų rėmo krašto iki krašto.
- I - Durų rėmas
- II - Durų rėmo tarpinė
- III - Durų varčia
*Norint pritvirtinti tinklelį nuo uodų, reikia papildomų 23 mm vyriams ir 13 mm rankenai. Šie komponentai viršija pagrindinius ekrano nuo uodų rėmo matmenis.
*Rėminis tinklelis nuo uodų skirtas montuoti ant į vidų atsidarančių durų.
Plisse durų ekranas nuo uodų DEORA
- A – PLOTIS Tai išorinių durų įdubos plotis.
- B – AUKŠTIS Tai yra išorinių durų įdubos aukštis.
Deora tinklelis nuo uodų gali būti naudojamas į vidų atidaromoms durims.
Matmenys A ir B bus gatavo produkto matmenys.
Valdymo pusė – ekranas nuo uodų DEORA
Valdymo pusė nurodoma žiūrint iš pastato išorės.
Kairysis valdymas
Teisingas valdymas
Plisse Mosquito Screen komponentai
vadovas
stumdomas profilis
žemas apatinis profilis
(klijai)
kampuotas apatinis profilis
(klijai)
aukštas apatinis profilis
(įsukamas)
*Visi matmenys pateikti milimetrais.
Stogo žaliuzės VELUX / FAKRO
Matavimo instrukcijos VELUX / FAKRO stogo žaliuzės
- 1. Atidarę VELUX / FAKRO langą viršutiniame dešiniajame arba kairiajame varčios kampe rasite duomenų lentelę.
- 2. Vardinės lentelės skiriasi vieta ir išvaizda, priklausomai nuo lango modelio. Patikrinkite tipą ir dydį, kaip parodyta šone.
- 3. Pasirinkite tinkamą lango tipą: FAKRO pavyzdys: 78x118 VELUX pavyzdys: GGL, MK08
- 4. Jei dėl kokių nors priežasčių ant jūsų lango nėra duomenų lentelės, išmatuokite išorinius varčios matmenis (plotį ir aukštį) ir susisiekite su mūsų konsultantu, kuris padės nustatyti lango dydį.
Saulės panelių žaliuzės
Matavimo instrukcijos Saulės panelių žaliuzės
Ilgas ir be rūpesčių lango dangčio veikimas priklauso ne tik nuo aukštos jo pagaminimo kokybės, bet ir nuo tinkamo montavimo bei surinkimo. Kad anga puikiai tilptų, pasirinkta vieta turi būti tinkamai ir kruopščiai išmatuota.
Būtina griežtai laikytis toliau pateiktų pagalbinių brėžinių.
- A – plotis Tai bendras sistemos plotis
- B – aukštis Tai bendras sistemos aukštis
*Įrengiant sieną (už lango įdubos), rekomenduojama, kad sistema būtų 75 mm pločio ir 115 mm aukščio didesnė už lango įdubą, kad būtų lengviau montuoti.
Saulės panelių žaliuzių tipas
TYPE R – klasikiniai vadovai
W TIPAS - Kabelio vedimas
Komponentų matmenys
Dėžė
Paketas
Luvras
Dėžutė su tvirtinimo laikikliu
Montavimo laikiklis
Vadovas
(tik R tipas)
Kreipiamasis laikiklis
(tik R tipas)
Dvigubas kreipiamasis laikiklis
(tik R tipas)
Vielinis laikiklis
(tik W tipas)
Garažo vartai
Sekcijinių garažo vartų matavimo instrukcijos
Ilgaamžis ir be rūpesčių garažo vartų veikimas priklauso ne tik nuo jų kokybės, bet ir nuo tikslaus matavimo bei tinkamo montavimo. Siekiant užtikrinti, kad durys puikiai priglustų prie angos, labai svarbūs tikslūs išmatavimai.
Būtina atidžiai sekti toliau pateiktas instrukcijas.
L – kairė, R – dešinė, FH – galutinis grindų aukštis
- W – PLOTIS (A matmuo) Tai yra angos plotis, kai ji buvo baigta.
- H – AUKŠTIS (B matmuo) Tai angos aukštis, kai ji buvo baigta.
- LS - kairioji stakta (tarpas šone) mažiausiai 110 mm
- RS - dešinė stakta (tarpas šone) mažiausiai 110 mm
- HR – sąrama
- D - garažo gylis
- • Užsakytas vartų plotis = įėjimo į garažą plotis po jo užbaigimo (W)
- • Užsakytas vartų aukštis = įėjimo į garažą aukštis po jų užbaigimo (H)
- • Išmatavimus reikia atlikti baigtoms sienoms ir grindims.
- • Patikrinkite, ar planuojamoje vartų zonoje nėra kliūčių, galinčių trukdyti montuoti ar nepertraukiamai veikti (pvz., lubų sijos, vamzdžiai, langai, durys, atsidarančios į garažą).
- • Gamintojas, konfigūruodamas garažo vartus, pasirenka kreiptuvų tipą ir balansavimo sistemą:
- - balansavimo sistemos pasirinkimas priklauso nuo durų matmenų ir svorio
- - kreiptuvų pasirinkimas ir balansavimo sistemos išdėstymas priklauso nuo sąramos aukščio
*Visi matmenys nurodyti milimetrais.
